核心读卡模块的硬件设计目标和设计框图

1、  地铁专用AFC标准核心读卡模块；

2、  能够独立完成对IC卡相关业务的读写操作；

3、  能够独立完成密钥体系的认证；

4、  能够独立完成对票务、票制的各种操作；

5、  保障交易数据的安全性；

6、  达到高可靠性和系统自身稳定性；

7、  具备多类通讯接口，便于后即链入。

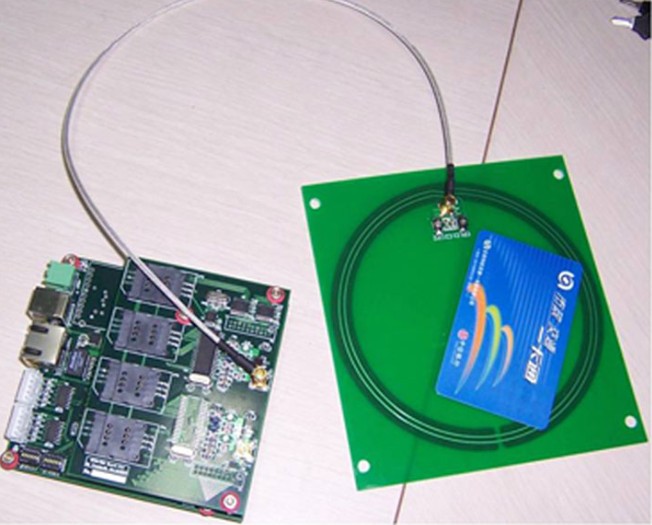

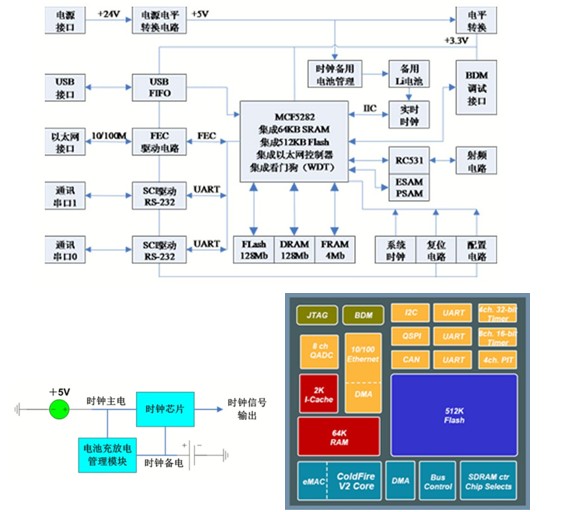

功能简介

1、  MCU

Freescale公司ColdFire系列MCF5282；

32位工控处理器具有高稳定性；

具有丰富的片内资源和外部通讯接口；

内置看门狗（WDT）电路防系统死机；

良好的开发、调试环境。

2、  片外存储器结构

FRAM+Flash+DRAM设计；

FRAM为非易失性铁电存储器，保证高速、高可靠性，既可作为关键数据缓存，也可作为数据备份；

Flash可保证存储器大容量要求，存储黑名单或者票价表；

DRAM为满足uc-linux操作系统运行需要。

3、  时钟设计

采用可充电Li电池作为时钟芯片的备用电源，防止主电源失常导致的系统时钟丢失；

保证读卡模块主电源长期不供给的情况下时钟长期保持。



核心模块设计针对性

1、  地铁专用AFC读写模块

由于地铁环境特殊，在机车过站的时候会产生很强的电磁干干扰，因此模块设计时充分考虑EMC问题，采用隔离电源、TVS保护、隔离变压器、外壳屏蔽、PCB最优设计等多种手段来克服强电磁辐射对系统运行带来的影响。

支持ISO-14443 1/2/3和ISO-7816，能够读写逻辑加密卡、CPU卡等，具备独立完成票务、票制操作的能力；

支持双天线设计，满足多类通道机应用。

2、  保证数据安全可靠

MCF5282片内集成了Flash和SRAM，实现了原始交易数据一级缓存的最高可靠性；

外部存储器采用了FRAM和Flash组合结构，能够灵活实现多种数据安全备份的需要，实现关键数据的独立存储；

独立完成刷卡交易流程、纠错流程、交易数据存放等各种操作，避免频繁通讯带来的数据丢失。

3、  模块植入uc-linux嵌入式操作系统，保证模块运行稳定、可靠、移植性强

具备多类通讯接口：

系统具有10/100M以太网接口，能够实现以太网互联，具备在线更新的能力；

系统具备USB接口，具备高速数据读取通道，具备离线数据拷贝的能力；

系统具有两路RS-232工业串行接口，实现本系统与上位机或其他外设的互联。
